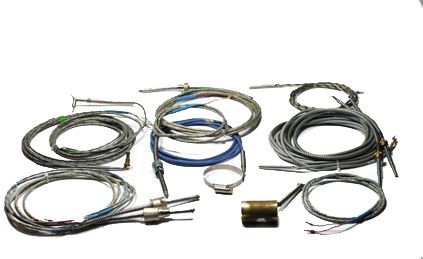

SONDAS DE TEMPERATURA / TERMOPARES

Se fabrican todo tipo de captadores de temperatura Pt100, Pt1000, termopar J, termopar K o termopar S.

En la construcción se utilizan diferentes protecciones exteriores, cerámicas y metálicas en función de las aplicaciones, así como diferentes formas de conexión, mediante cabezales normalizados tipo A, B, C, Atex o con salida directa a cable. Para la conexión a proceso se emplean roscas fijas en diferentes medidas, roscas deslizantes, bridas o sistemas especiales como fijaciones mediante bayoneta, tornillo….

Se fabrican según las necesidades del usuario.

9.1 SONDAS TIPO «J» - «K» - «S»

TIPO “J” FE-CuNi (EXTERIOR AZUL-NEGRO)

MAXIMO 800ºC

TIPO “K” Ni-Cr-Ni (EXTERIOR VERDE)

MAXIMO 1200ºC

TIPO “S” Pt-RdPt 10% (EXTERIOR AMARILLO)

MAXIMO 1600ºC

RECUBRIMIENTOS: PVC – SILICONA – MALLA METALICA

TERMINACIONES: SEGÚN NECESIDAD DEL CLIENTE

SONDAS DE TEMPERATURA / TERMOPARES

9.2 TERMORESISTENCIAS - PT100

CUERPO CERAMICO CON BOBINADO DE PLATINO-ESTRATIFICADA

NORMALMENTE INSERTADA EN VAINA DE ACERO O CERAMICA

2 HILOS / 3 HILOS / 4 HILOS DE SALIDA

RECUBRIMIENTO SILICONA – MALLA METALICA

CONECTADAS A UN ZOCALO EN CAÑA PIROMETRICA

TEMPERATURA MAXIMA 750ºC

SONDAS DE TEMPERATURA / TERMOPARES

9.3 CAÑAS PIROMETRICAS

MONTADAS SOBRE VAINA Y CON TERMINACION EN CABEZA DIN

VAINAS DE ACERO REFRACTARIO-CERAMICA-(ALUMINA-CARBURO SILICIO)

RECTAS O ACODADAS

CABEZAL: DIN – A / DIN – B / DIN – C / KN / KS

CON ROSCA O PLETINA DE SUJECCION

TIPOS: J, K, S, PT100

CAÑAS PIROMETRICAS

9.4 TERMOPARES ENCAMISADOS

TIPO “J” – “K”

Ø 0,5 – 1 – 1,5 – 2 – 3MM

SALIDA/RECUBRIMIENTO EN FIBRA MALLA-KAPTON

LONGITUD: SOBRE DEMANDA

SONDAS DE TEMPERATURA / TERMOPARES

9.5 ENCHUFES COMPENSADOS

FORMATO MINI

PINES PLANOS

MACHO TIPO J / K / S

HEMBRA TIPO J / K / S

TEMPERATURAS: 0 – 350ºC / 0 – 650ºC

FORMATO ESTANDAR

PINES REDONDOS

MACHO TIPO J / K / S

HEMBRA TIPO J / K / S

TEMPERATURAS: 0-350ºC / 0-650ºC

HEMBRA PANELABLE

PANELES PARA CANALES DE TERMOPAR

SONDAS DE TEMPERATURA / TERMOPARES
